續表 1
|
|
序號
|
熔斷器型號
|
外型尺寸/尺碼 (mm)
|
額定電壓 (V)
|
額定電流 (A)
|
重量 (g)
|
|
本公司
|
國內外同類產品
|
|
普通(gG)
|
快速(aR)
|
普通(gG)
|
快速(aR)
|
圖號
|
ФD×L
|
|
133
|

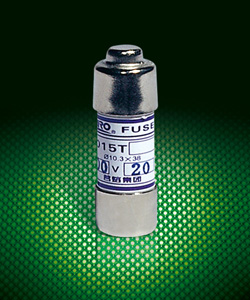

RO15T
|
RS15T
|
ATQR
|
KTK KLKR
|

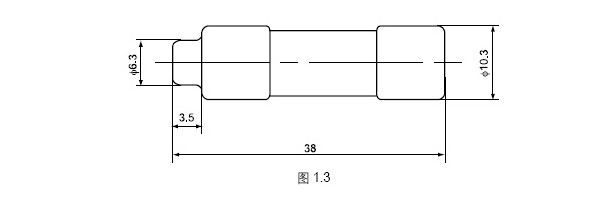

1.3
|
Ф10.3×38
|
380/600
|
0.5～32
|
7.5
|
結構特點：由純銅/ 銀片( 或絲) 制成的變截面熔體封裝于由高強度瓷 或環氧玻璃布管制成的熔管內；熔管中充滿經化學處理過的高純 度石英砂作為滅弧介質；熔體二端采用點焊與端帽牢固電連接。熔斷體可帶有撞擊器，當熔體熔斷時，撞擊器立即動作，推動微動開關，發出各種信號或自動切換電路。根據用戶需要，還可生 產圖1.2~1.4 所示的特殊熔斷體。本系列熔斷體呈插入式結構，按尺碼可安裝于RT14、 RT18、RT19 以及其它相應尺碼的熔斷體支持件。
用途：本系列熔斷體適用于交流50Hz、額定電壓至690V、額定電 流至125A，主要作為電氣線路的過載和短路保護(gG)；還可派生為半導體設備的短路保護(aR)以及電動機短路保護(aM)。本系列熔斷體的額定分?jǐn)嗄芰χ?00kA。本系列熔斷體符合國家標準GB13539 和國際電工委標準IEC60269。
